Kerusakan Kapasitor Elektrolit: Gejala, Penyebab, Cara Pengetesan, dan Jenis-Jenis Kerusakannya

Pendahuluan

Kapasitor elektrolit merupakan salah satu komponen penting dalam berbagai perangkat elektronik, terutama pada rangkaian power supply, amplifier, dan perangkat audio. Namun, seiring waktu dan penggunaan, kapasitor jenis ini dapat mengalami kerusakan yang memengaruhi performa alat secara keseluruhan. Artikel ini akan membahas secara lengkap mengenai gejala, penyebab, cara pengetesan, dan jenis-jenis kerusakan pada kapasitor elektrolit.

Gejala Kerusakan Kapasitor Elektrolit

Kerusakan pada kapasitor elektrolit biasanya dapat dikenali dari beberapa tanda fisik maupun fungsional, antara lain:

• Perangkat tidak menyala: Kapasitor yang rusak dapat mengganggu aliran daya pada rangkaian.
• Perangkat menyala tetapi tidak stabil: Gejala ini umum terjadi pada power supply switching.
• Suara mendengung pada audio: Kapasitor yang melemah sering menyebabkan noise pada amplifier.
• Komponen terlihat membengkak atau meledak: Tanda fisik yang sangat umum akibat tekanan gas dari elektrolit di dalamnya.
• Cairan elektrolit bocor: Dapat merusak komponen lain di sekitar kapasitor.

Penyebab Kerusakan Kapasitor Elektrolit

Ada beberapa faktor yang dapat menyebabkan kapasitor elektrolit rusak, di antaranya:

1. Umur pakai: Kapasitor memiliki masa pakai terbatas, biasanya antara 1.000 hingga 10.000 jam tergantung kualitas dan penggunaan.
2. Suhu tinggi: Panas berlebih dapat mempercepat penguapan elektrolit di dalam kapasitor.
3. Overvoltage: Tegangan kerja melebihi batas spesifikasi dapat merusak lapisan dielektrik.
4. Ripple current tinggi: Arus gelombang yang terlalu besar menyebabkan panas berlebih di dalam kapasitor.
5. Salah pemasangan polaritas: Karena kapasitor elektrolit bersifat polar, pemasangan terbalik akan langsung merusaknya.

Cara Mengetes Kerusakan Kapasitor Elektrolit

Untuk memastikan apakah kapasitor elektrolit rusak atau tidak, Anda dapat melakukan pengetesan menggunakan beberapa metode berikut:

1. Pemeriksaan Visual

Periksa fisik kapasitor. Jika terlihat membengkak, retak, atau bocor, kemungkinan besar kapasitor tersebut rusak.

2. Penggunaan Multimeter Digital

Setel multimeter ke mode kapasitansi (μF) jika tersedia. Lepas kapasitor dari rangkaian dan ukur nilainya. Jika nilai jauh dari spesifikasi pada bodi, maka kapasitor rusak.

3. Uji ESR (Equivalent Series Resistance)

Alat ESR meter digunakan untuk mengukur hambatan dalam (internal resistance) kapasitor. Nilai ESR yang tinggi menunjukkan kapasitor telah rusak meskipun nilai kapasitansinya masih mendekati normal.

4. Uji Kebocoran Arus

Dengan mengalirkan tegangan DC sesuai rating dan mengukur apakah ada arus bocor yang besar, dapat diketahui kondisi dielektrik di dalam kapasitor.

Jenis-Jenis Kerusakan Kapasitor Elektrolit

Berikut ini adalah jenis kerusakan umum pada kapasitor elektrolit:

• Kapasitor Kering: Elektrolit menguap karena panas atau usia, menyebabkan kapasitansi menurun drastis.

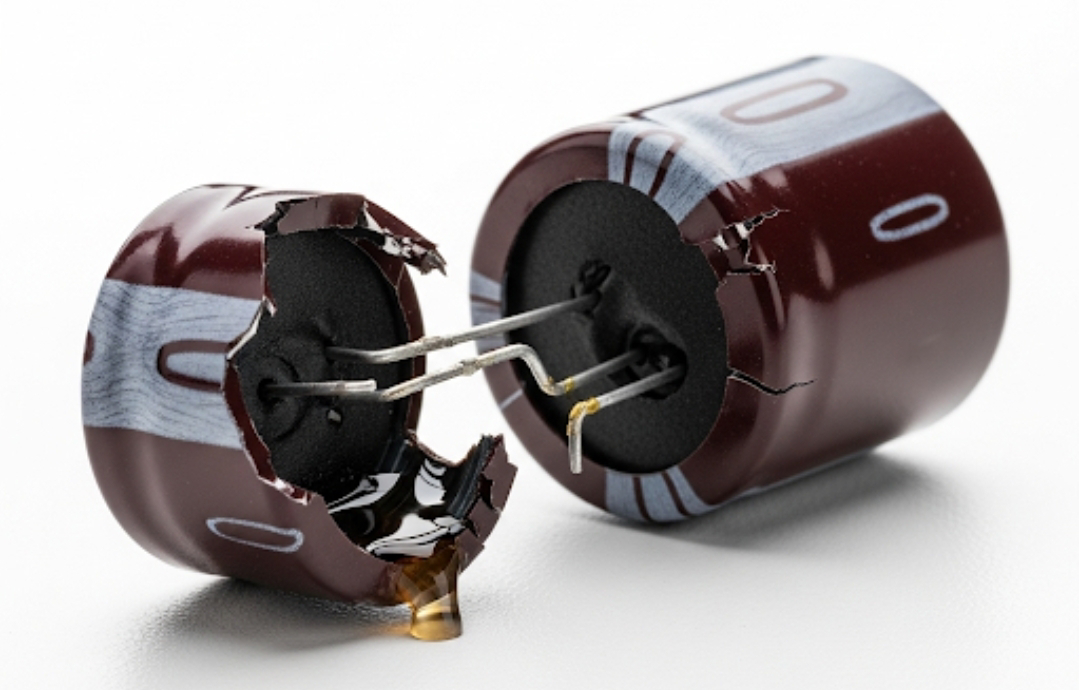

• Kapasitor Meledak: Biasanya akibat overvoltage atau pemasangan terbalik.
• Kapasitor Bocor: Elektrolit keluar dari bodi kapasitor, dapat menyebabkan korosi pada papan PCB.
• ESR Tinggi: Kapasitor tidak lagi mampu melewatkan arus dengan baik, biasanya menyebabkan gangguan fungsi pada power supply.

Kesimpulan

Kerusakan pada kapasitor elektrolit bisa berdampak besar
